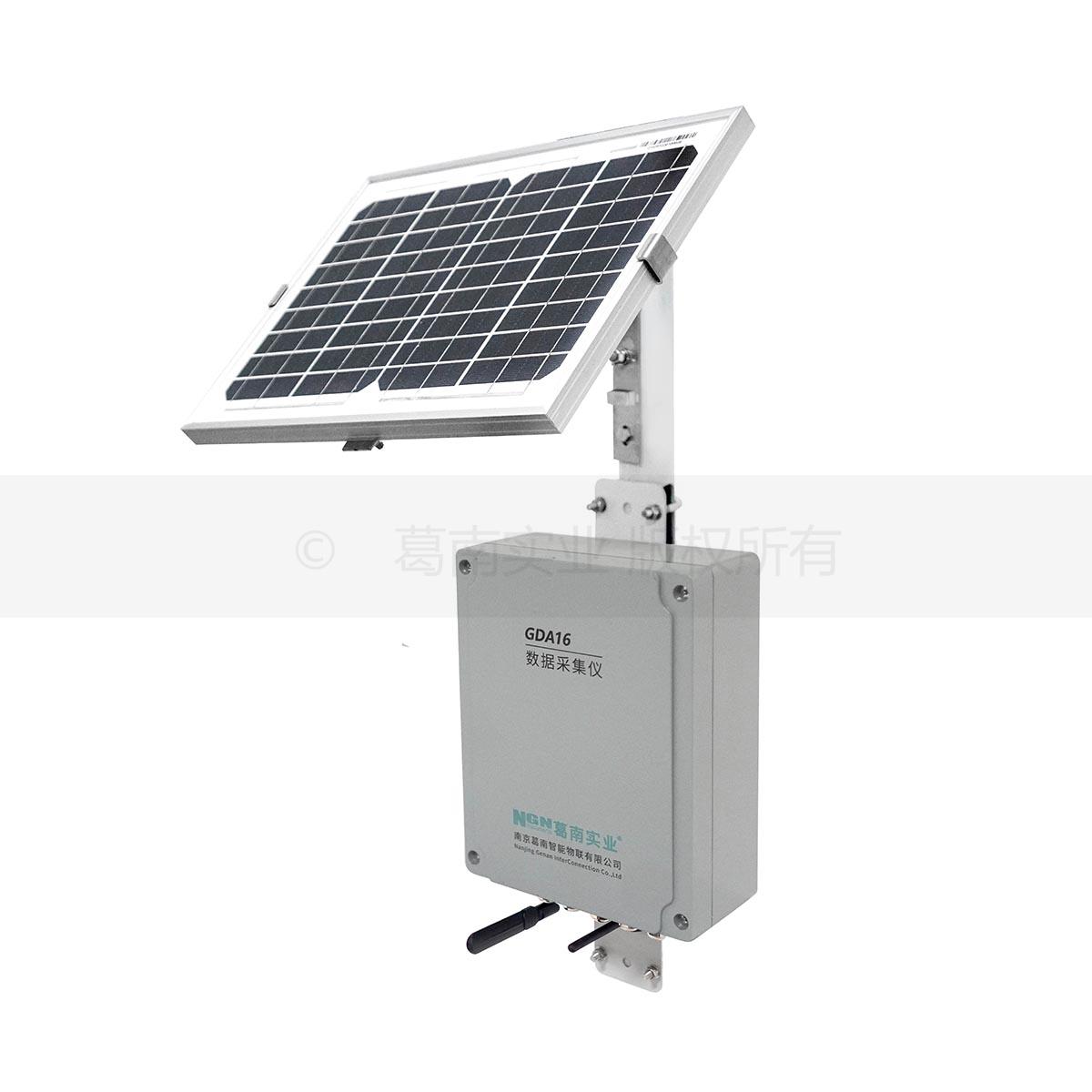

全功能采集儀是用于采集振弦、差阻、電阻、電流、電壓、開關及數字量輸出的傳感器信號(1拖4)，采集通道任意組合，傳感器混合接入，網絡遠程切換，≥1600米智能識別傳感器信息，≥1600米傳感器故障診斷，自動測量傳感器接長電纜米數，傳感器基準值智能匹配，傳感器資料云端一鍵配置，實時采集、定時采集、采集數據存貯、自動休眠等功能。其測量精度高、抗干擾能力強，適應長期運行，通訊方式4G、RS485、藍牙，內嵌高容量鋰電池，支持太陽能或交流供電。

全功能采集儀將測量、傳輸、供電功能集成在采集儀內，采集儀為金屬外殼，有效防護電磁干擾，體積小巧移動方便，可實現單點和群點的任意組合。采集儀節省了信號傳輸電纜，測量數據實時同步葛南云平臺，系統組網簡便快捷經濟。

全功能采集儀廣泛適用于水電﹑鐵路﹑公路﹑礦山﹑國防及建筑工程安全監測領域傳感器測點布設較為分散，需要實時數據采集的解決方案。

全功能采集儀智能識別傳感器信息、智能故障診斷、云平臺手機客戶端無縫對接。

專利保護：

     一種防塵防水效果好的遠程監控數據采集裝置：專利號ZL 2020 2 2873449.2

     一種便于拆裝的安全監測用全功能測量裝置：ZL 2020 2 2873469.X

      全功能采集模塊：ZL 2020 3 0323982.4

      智能識別方法、系統和裝置：專利號202010517803X（受理中）

1 規格及主要技術參數

2 產品優勢

2.1 智能采集

      支持采集振弦、差阻、電流、電壓、開關及數字量輸出的傳感器信號，傳感器通道接入任意組合。

2.2 體積小巧，安裝簡便

      模塊體積小巧，單手輕松拿起。內設簡易安裝說明，采用拔插式接線端子、防水鋁合金外殼，附有安裝支架，現場布設快捷。

2.3 多種組網方式

      標配 4G 全網通通信模塊，支持聯通、移動、電信，支持多中心上報；適配以太網、WiFi、NB-Iot、LoRa、多種通訊方式，組網方式靈活。

2.4 手機調試快捷方便

      標配 3 年免費物聯網卡及流量，通過高性能的4G/RS485/ 藍牙進行實時通訊。登錄葛南藍牙APP，現場用手機進行調試，快捷方便。

2.5 智能識別參數

      采集儀可對傳感器身份參數進行遠程智能識別，識別距離達 2500 米，方便用戶在安裝初期進行傳感器資料配置。

2.6 智能故障診斷

      采集儀對傳感器進行遠程故障診斷，診斷阻值異常、電纜開路、電纜短路、接頭進水等多種故障現象。

2.7 雙路供電，超強續航

     內置大容量鋰電池，支持同時接入市電及太陽能供電方式，持續運作不斷電。內置高效電源管理系統，自動切換工作模式，可低功耗長期運行。

2.8 支持接入行業通信規約

      采集儀可根據項目需要接入協議，一站多發，與水文、防汛指揮等相關業務系統實現信息共享。滿足信息安全網絡安全等級保護要求，重點采取安全認證、傳輸加密、存儲加密、數據備份等安全措施，確保信息安全。

3 葛南云?平臺

      GDA16 型全功能采集模塊通過掃碼快速綁定至葛南云 ? 平臺，使設備輕松上云，通過云平臺實時監控設備的工作狀態，并進行一系列操作：

設備與傳感器關系組網

設備調試日志查看

傳感器智能識別、故障診斷

多種采集策略設置

設備遠程調試

設備網卡管理，批量充值

4 藍牙調試

      GDA16 型全功能采集模塊通過葛南 DataMint ? HAT 手機端 App 進行調試，解決設備通過傳統的串口調試設置操作不便的問題。

      主要功能：藍牙連接全功能采集模塊，通過App 進行設備信息獲取、實時采集、采集設置、通道設置、設備參數設置、通訊設置、智能識別、智能診斷等操作。
