超聲波靜力水準儀適用于長期監測大壩、隧道邊坡、路堤基坑、工民用建筑等工程的多點各部位的沉降變形，超聲波傳感器具有分辨率高、穩定性好、性能可靠、響應速度快、液體中沒有測量部件、適合震動場景測量、輸出信號數字量，安裝簡單快捷，同步測量埋設點的溫度。

超聲波靜力水準儀測量系統智能識別信息、智能故障診斷、云平臺手機無縫對接。

1 規格及主要技術參數

 2 結構

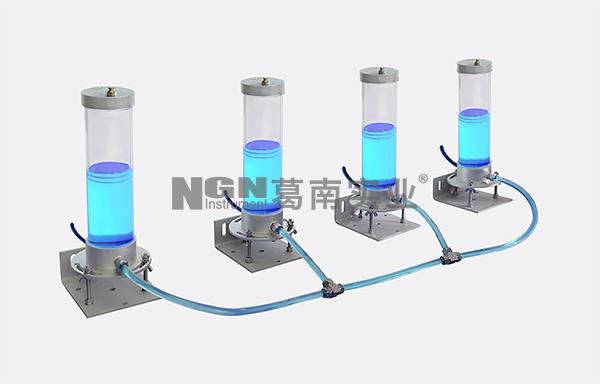

超聲波靜力水準儀系統是由2個以上單元聯通的組成，單元由超聲波傳感器、儲液罐、底座、水平調節螺栓、安裝架、通液管、連通接頭、汽車玻璃水防凍液(優質-25℃小桶裝)、觀測電纜等組成。

1 測量

1.1讀數儀測量

測量用VW-102E型全功能讀數儀，將測量線快速插頭插入讀數儀的左邊插座，將測量線的各色夾子對應連接超聲波靜力水準儀的輸出電纜，超聲波靜力水準儀電纜定義：紅(+)、黑(-)芯線為電壓輸入端，電壓輸入值≥12V；白(A)、綠(B)為信號輸出端，電壓輸出值≤2V。超聲波靜力水準儀內存貯有該儀器的編號、標定系數K、溫度修正系數b等信息，讀數儀測量會自動將測量值及識別信息測出，順序存入讀數儀內，同步葛南云平臺，方便快速統計計算及查詢，使測量工作遠程智能無紙化操作，實現前方測量后方實時查看作圖制表。

工程現場多支超聲波靜力水準儀電纜被意外挖斷，僅用讀數儀測量一遍，就可自動識別出每支超聲波靜力水準儀所對應的編號及身份信息。

1.2 自動化測量
